Kerusakan pada advans sentrifugal

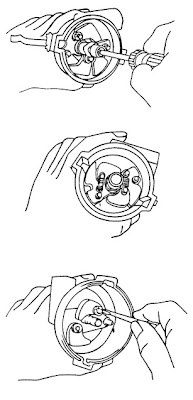

· Lepaskan nok dengan membuka sekrup pengunci yang ada didalam nok
· Lepaskan pegas sentrifugal
Perhatikan :
pegas-pegas tidak boleh tertukar dengan pasangannya / pemberat
· Lepaskan ring pengunci pemberat sentrifugal Periksalah kelonggaran pen pemegang dengan pemberat, keausan pen menyebabkan advans sentrifugal tidak bekerja dengan baik
· Lepaskan pemberat
· Tempatkan pemberat pada suatu tempat bersama dengan pasanganya




Kerusakan pada poros distributor

Untuk melepas poros distributor perhatikan bentuk pemasangan mekanis penggerak poros distributor ( seperti roda gigi penghubung dengan poros pemompaan oli dan lain-lain )

Pemasangan mekanis penghubung itu biasanya dipakai “ rol pin “
Lepaskan rol pin dengan cara seperti pada gambar !
Keluarkan poros distributor !
Memasang/merakit kembali

Rakitlah distributor kembali dengan langkah-langkah kebalikan dari pembongkaran beri vet atau oli pada semua bagian yang bergesekan.

PETUNJUK

· Pembongkaran distributor.dilaksanakan apabila terdapat kesalahan-kesalahan pada distributor itu sendiri setelah dilakukan pemeriksaan seperti pada job sheet servis ( kesalahan pada advans vakum atau advans sentrifugal dan pemeriksaan keausan distributor ). Kesalahan-kesalahan itu juga telah dipastikan dengan melakukan pekerjaan sesuai jobsheet sistem pengapian ( Mencatat dan menggambarkan kurva advans pengapian pada motor atau tes bench )

· Ada berbagai macam merk distributor seperti bosch, Nippondenso, lucas dan lain-lain, tapi secara garis besar konstruksinya adalah sama, dengan berpedoman pada jobsheet ini kita juga dapat melakukan bongkar pasang pada jenis distributor konvensional lain

· Setelah perbaikan dilakukan periksa kurva advans vakum dan advans sentrifugal sekali lagi

· Kalau advans vakum diganti, panjang tuas, panjang gerakan dan perbandingan ke -

vakuman dengan gerakan tuas harus sesuai
